GE LOGIQ9超聲診斷系統的基本結構及常見故障檢修

作者：譚丹華

引言

GELOGIQ9是一個全身應用的超聲診斷系統，為臨床診斷提供優異的圖像分辨率和優質的圖像質量，廣泛應用于腹部實質臟器，如肝、膽、脾、胰、腎等、心臟、婦產科、周圍血管以及淺表器官，如乳腺、甲狀腺、淋巴結、睪丸、眼球等方面疾病的診斷，并運用于腔內超聲及介入穿刺治療項目。下面通過介紹GELOGIQ9超聲診斷儀的基本結構和對常見故障現象及處理方法進行分析，以供參考。

1.GELOGIQ9超聲診斷儀的基本結構

彩超主要結構分為電源部分、信息獲取及處理部分、人機交互部分。以下詳細介紹各組成部分：

1.1電源部分

電源部分由交流控制器（ACCONTROL-LER）、DC電源模塊（DCPOWER）、ATX電源、內置UPS等組成。

交流控制器為各工作系統分配適合的工作電壓兼有整流濾波功能，DC電源模塊的功能是將220V交流電轉變?yōu)榍疤幚硐到y(tǒng)（FEP）各部分所需的各組工作電壓，ATX電源為后處理系統（BEP）各計算機部件提供工作電壓，UPS可以保證在市電掉電的情況下保證用戶及時存儲重要的病例信息并保護設備正常關機。

1.2信息獲取及處理部分

信息獲取及處理部分由超聲探頭、前處理系統（FrontEndProcessor，F(xiàn)EP）、后處理系統（BackEndProcessor，BEP)等組成，是超聲設備的核心部件。超聲探頭根據系統指令完成超聲信號的發射、接收。FEP系統由XDIF接口板、RFAMP板、8塊TD板（TimeDelay）、EBM板（含EQ模塊（Equalization）、BMP模塊（BModeprocessor））、SCB板（ScanControlBoard）等組成（如圖1所示），主要功能是驅動超聲探頭晶體的起振發射超聲波，并接收超聲波反射信號進行疊加及對應模式的信號處理，最后形成射頻信號送至BEP系統進行分析處理。

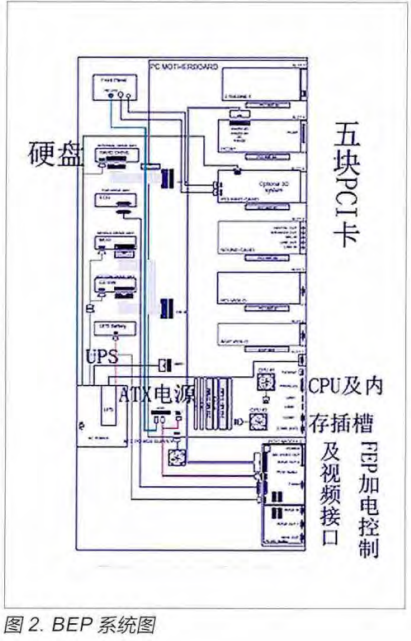

BEP系統裝載有Window操作系統和相應的應用程序軟件，是超聲診斷儀的大腦，控制和協調主機各部分的工作，并對前端送來的信號進行分析計算，形成視頻信號輸出至顯示器，得到用戶所看到的超聲圖像（如圖2所示）。

1.3人機交互部分

人機交互部分由操作面板、顯示器、觸摸屏、鍵盤等組成。操作面板有各種功能旋鈕或按鈕可以根據檢查需求進行調節和設置，顯示器顯示BEF系統輸送的圖像信號，觸摸屏可以選擇探頭、檢查模式及部分處理設置等，鍵盤用于病人信息輸入及必要的系統指令等。

2.GELOGIQ9超聲診斷儀的故障維修實例

2.1故障一

2.1.1故障現象

彩超進行腎動脈及四肢血管檢查時【CF】模式血流有干擾。

2.1.2故障分析與維修

干擾來源眾多，經常是時有時無，而且確認故障排除時期較長，一般需要3~5日，這也是彩超的眾多故障里在分析查找原因時比較棘手的情況。干擾可以來自設備內部的板件管腳積塵、探頭內部、探頭電纜、探頭與XDIF接口之間、機身屏蔽、電源的紋波、外界電磁場干擾等。

首先排查探頭，經切換探頭，10L探頭血流干擾極小，M3S探頭可見干擾血流略強于3.5C探頭?？紤]醫院近期無裝修施工，近距離也無強電磁及脈沖設備，由此推測干擾源可能來自儀器內部，在打開儀器右側蓋FEP系統一側的屏蔽板時發現，屏蔽板U型彈簧接觸片與儀器箱體及RFAMP板和FEPS板側面的抗干擾銅皮接觸不良，同時儀器內部積塵極少。

將屏蔽板仔細安裝后，開機進行血管檢查，經觀察五日后，一直未見明確血流干擾信號顯示，確認干擾故障排除。

2.2故障二

2.2.1故障現象

在手術室做超聲引導射頻消融術連續幾日運行中死機，自動重啟后藍屏，推回超聲檢查室則正常。

2.2.2故障分析與維修

由于故障發生的場所是手術室，首先考慮儀器過熱問題，檢查發現儀器溫度正常，再次開機依然藍屏?？紤]到儀器計算機部分的操作平臺是windows，藍屏報錯主要與windows和其所依賴的計算機硬件即BEP系統有關，FEP系統如出故障，通常會出現專門的報錯代碼，而且不會顯示藍屏的底色。

拆機檢查內存條，重新插拔后，開機正常，手術繼續進行，當再次推回超聲檢查室時，開機測試發現windows啟動后，在加載應用程序過程中當標識加載進度的藍色條塊顯示到第三個藍色條塊時，系統死機。此時判斷可能是儀器頻繁往返于手術室與超聲檢查室，在搬運過程中受到震動造成PCI板卡松動，導致BEP系統與FEP系統之間的通信間歇性中斷。

首先依次檢查BEP系統外側接口排線和FEP系統的接口排線，重新插拔后，故障依舊。將排查重點轉移到BEP系統內部，依照信號輸入順序逐個排查PCI卡及排線，當排查到第二塊顯示信號卡時發現此卡不穩固，重新插拔緊固后開機恢復正常。

2.3故障三

2.3.1故障現象

彩超前一日使用無異常并正常關機。次日開機后，操作系統出現錯誤性提示信息藍屏，重啟后故障依舊。

2.3.2故障分析與維修

因BEP系統的操作平臺是windows，藍屏報錯主要與windows和其所依賴的計算機硬件BEP系統有關，首先懷疑是BEF系統內存故障，重新插拔及更換等容量內存條后故障依舊，考慮是操作系統崩潰，將原機附帶的系統安裝光盤“BaseSystemSW”放入光驅中，重新啟動。

從光盤引導后，系統安裝會提示3個選項，A：InstallsystemC；B：Repair/up-grade；C：Exit。選擇A，系統會自動進行安裝系統以及BEF系統各部分硬件驅動程序（該過程禁止人為中斷）。

系統安裝成功后，依照系統提示，重新啟動儀器后，再按系統提示放入“ApplicationSW”光盤，即進行應用軟件的安裝。應用安裝程序走了一半不再往下進行，只是屏幕提示光標在閃、硬盤燈長滅，出現系統死機。

開始認為是系統安裝光盤的原因，更換新的軟件光盤還是無法進行安裝，根據硬盤燈長滅的現象判斷為硬盤故障，拆下硬盤使用DiskGenius軟件進行檢測，提示為未分區的硬盤，確定是硬盤故障，造成了軟件無法進行安裝以及之前系統啟動后出現的藍屏；鑒于硬盤使用時間超過七年，更換同等容量新硬盤，重復之前的安裝過程后，恢復儀器配置參數，儀器工作恢復正常。

3.總結

綜上所述，在GELOGIQ9超聲診斷儀維中設備故障可分為硬件故障、軟件故障和兩者兼具的情況，在遇到故障時仔細觀察故障情況，采用排除、對比、替換、測量、模擬檢測、軟件測試、替換對比、隔離、短接等方法來發現故障所在并進行分析處理，結合掌握的設備基本結構和查閱操作手冊及維修資料，就能快速查找出設備的故障原因和解決方案。
